6 Pin ESP32 Display Modul 5V Kapazitäts-Touchscreen 500mA 8M PSRAM LVGL

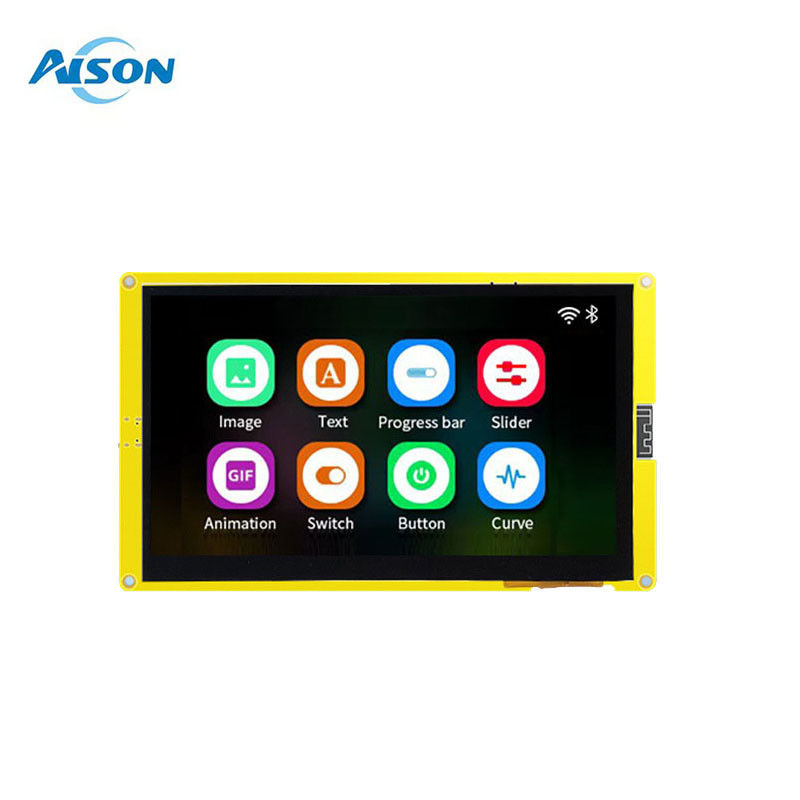

7.0 Zoll ESP32-8048S070C LCD-Bildschirmmodul 800*480 Serienanschluss Anzeige 2,4 GHz WLAN Bluetooth 16 MB SPI Flash und 8 MB PSRAM

1Übersicht

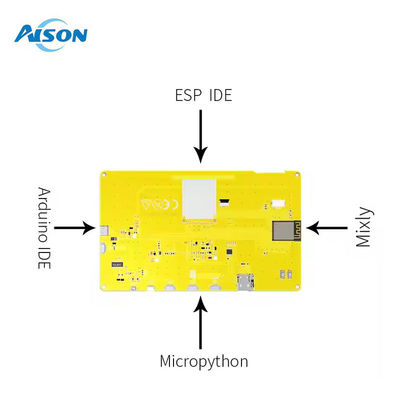

ESP32-8048S070C ist ein Entwicklungsbrett für visuellen Touchscreen, das mit einer unabhängig entwickelten GUI-Plattform-Firmware ausgestattet ist,Unterstützung der grafischen Drag-and-Drop-Programmierung, um den Benutzern zu helfen, die Entwicklung einer kundenspezifischen Steuerungsplattform abzuschließenDer Hauptcontroller des ESP32-8048S070C-Entwicklungsausschusses nimmt das ESP32-S3-WROOM-1-Modul an, dieses Modul ist ein allgemeines Wi-Fi + Bt + ble MCU-Modul, 16 MB SPI-Flash und 8 MB PSRAM sind in.ESP32-8048S070C Entwicklungsbrett kann auch entwickeln und Debug-Funktionen wie Buttons, Sprache und Kamera durch die Erweiterungsschnittstellen auf beiden Seiten, stark verkürzen den Entwicklungszyklus der Benutzer.

2Die folgenden Hardwareressourcen

1) Modul ESP32-S3-WROOM-1

ESP32-S3-WROOM-1 ist ein Wi-Fi + Bt + ble MCU-Modul für alle Arten von Anwendungen.Es kann in Sensornetzen mit geringer Leistung und anspruchsvollen Anwendungen verwendet werden, zum Beispiel Sprachcodierung, Audio-Streaming und MP3-Decodierung. Die Parameter dieses ESP32-S3-WROOM-1 sind:8Mbyte PSRAM + 16Mbyte Flash.

2) TP-Schnittstelle

Kapazitive Touchpad-Schnittstelle, I2C-Schnittstelle, 0,5 mm Abstand, 6-Pin, Flip-Down-Typ.

3) LCM-Display-Schnittstelle7,0-Zoll LCM-Display-Schnittstelle, SPI-Schnittstelle, 1,25mm Abstand, Diese SPI-Schnittstelle ist mit der Hardware HSPI-Schnittstelle von esp32 verbunden, die Betriebsuhrfrequenz kann
Die verwendeten Bildschirmparameter sind: Größe: 7,0 Zoll; Pixeldichte: 165 PPI; Auflösung: 800*RGB*480; Bildschirmmodell:

Der Begriff "Forschung" ist in der Richtlinie 2000/29/EG festgelegt.

4) Strommanagement

Zwei LDOS mit 3,3V-Ausgang, einer liefert Strom an das Board selbst, der andere an das externe Erweiterungskabel,Die Stromversorgung ist getrennt, um zu verhindern, dass die Erweiterungstafel die Stromversorgung von esp32-S3 stört., sorgt es für die Stabilität des ESP32-S3.

5) Außenbetriebsschnittstelle

Reservierter externer Stromanschluss (positiv und negativ, wie in +- Zeichen auf der Abbildung dargestellt), Eingangsspannungsbereich 5v,maximaler Laststrom I > 2A.

6) RST-Schlüssel

Berühren Sie die Autoreset-Taste, um die ESP32-S3 mit dem EN-Pin zu verbinden.

7) Schnittstelle Typ C

Universal USB-C-Schnittstelle (Type-C-Schnittstelle), diese Schnittstelle wird zur Versorgung der Entwicklungsplatine, UART-Kommunikation und zum Herunterladen von Firmware verwendet.Die Hardware des Download-Schaltkreises implementiert die Datenflusssteuerung, so dass der Firmware-Download einen automatischen Download mit einem Klick unterstützt.

3Macht über Anweisungen

1) Stromversorgung

Diese Entwicklungsplatine unterstützt eine USB-Typ-C 5V-Stromversorgung und eine reservierte äußere Strom-Eingabe-Schnittstelle (wie in Abbildung 3 durch die Referenznummer 5 gezeigt).

dass die Eingangsspannung 5 V nicht weniger als 1 A beträgt, wenn keine anderen Vergrößerungstafeln eingesetzt werden,und die Eingangsspannung 5V ist bei Einbau anderer Ausdehnungsplatten mindestens 2A (siehe tatsächlichen Stromverbrauch der Ausdehnungsplatte für Einzelheiten). Anmerkung: Wenn die externe Stromversorgung über die reservierte Stromversorgungsschnittstelle bereitgestellt wird, beträgt der Einstiegsspannungsbereich der Stromversorgung 5V und der Laststrom wird als I> 2A empfohlen.

2) Vorsichtsmaßnahmen

Bitte stellen Sie sicher, dass die FPC-Kabel der TP- und LCM-Bildschirme in die entsprechenden FPC-Steckdosen eingefügt wurden, bevor sie an die Entwicklungstafel angeschlossen werden, sonst

4Elektrische Parameter des Boards

Prüfumgebung:

1Temperatur: Raumtemperatur 25 °C

2Stromversorgung: 5,0 V Spannungswelle V

Prüfparameter:

1"Normaler Betriebsstrom: 500 mA ((Durchschnittsstrom) "

5Firmware brennt

Schritt eins:

Das ESP32-8048S070C-Board wird über das USB-TypeC-Datenkabel mit dem Computer verbunden.die Firmware kann automatisch über ESP32 Flash_Download_Tools heruntergeladen werden.

Schritt zwei:

Wie in Abbildung 7-1 unten gezeigt: Wählen Sie den Firmware-Pfad, der bei 1 zu brennen ist. Die Adresse ist normalerweise 0X00. Nach der Einstellung sollten Sie die Vorderseite ankreuzen. Wählen Sie die Systemuhr auf 40MHz an 2 Stellen;Wählen Sie die Größe von Flash als 128Mbit an 3 StellenWählen Sie den SPI-Modus als DIO-Modus an 4 Stellen; Wählen Sie die Portnummer des vom Computer erkannten aktuellen Boards an 5; Wählen Sie die serielle Port-Boudrate an 6 Stellen (je größer der Wert,je schneller die Firmware Downloadrate, und die maximale Unterstützung beträgt 1152000bps); Klicken Sie nach Abschluss der vorherigen Konfiguration auf 7 um mit dem Brennen der Firmware zu beginnen.

Schritt drei:

Nach Abschluss der beiden oben genannten Schritte drücken Sie die Reset-Taste auf der Rückseite des
Entwicklungs-Board, um die Firmware zu starten, ist gerade abgebrannt.
