Produktdetails:
|
| Name: | 2.2 Zoll SPI-LCD-Modul | Entschließung: | 320x240 |
|---|---|---|---|
| Modul PWB-Größe: | 40.10x67.20 ((mm) | Aktivbereich: | 33.84x45.12 ((mm) |
| Schnittstelle: | SPI 4-Linien | Blickwinkel: | Der Begriff "Selbständige" ist in Anhang I zu verstehen. |
| Anzeigemodus: | TFT, normalerweise weiß | Betriebstemperaturen: | -20 bis 70 Grad |
| Lagertemperaturen: | -30 bis 80 Grad |
2.2 Zoll /2.4 Zoll /2.8 Zoll /3.2 Zoll /3.5 Zoll /4.0 Zoll SPI TFT-LCD-Modul mit PCB-Board
Die Optionen:
2.2 Zoll SPI-LCD-Modul ohne Berührung2.2-Zoll-SPI-Modul-Display mit RTP
2.4 Zoll SPI-LCD-Modul ohne Berührung2.4 Zoll SPI Modul Anzeige mit RTP
2.8 Zoll SPI LCD-Modul ohne Berührung;2.8 Zoll SPI Modul Anzeige mit RTP
3.2 Zoll SPI-LCD-Modul ohne Berührung3.2-Zoll-SPI-Modul-Display mit RTP
3.5 Zoll SPI LCD-Modul ohne Berührung;3.5 Zoll SPI Modul Anzeige mit RTP
4.0 Zoll SPI-LCD-Modul ohne Berührung;4.0 Zoll SPI Modul Anzeige mit RTP
Allgemeine Beschreibung

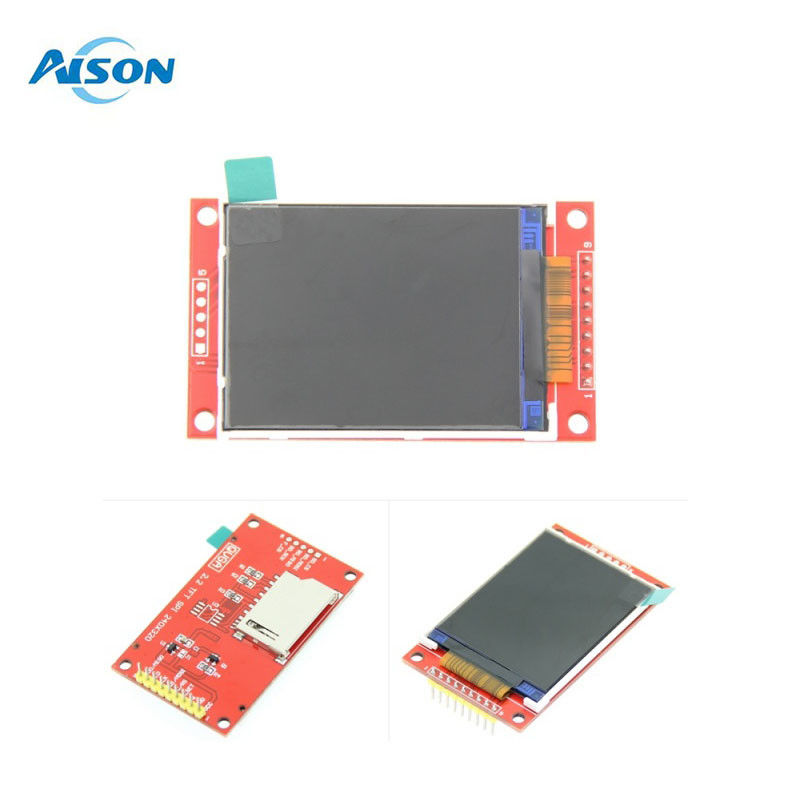

MSP2202 ist ein transmissives TFT-LCD-Modul des Typs a-Si (amorphes Silizium-Dünnfolientransistor-Flüssigkristalldisplay), das aus einem TFT-LCD-Panel, einer Fahrerkreis-Hinterlichteinheit,Die Größe des Panels ist 2.2 Zoll und eine Auflösung von 240x320. Hohe Bildqualität a-Si TFT LCD-Modul. Teilbildschirm-Display-Funktion verfügbar. Schlaf- und Stand-by-Modi zur Stromsparung verfügbar.
| Name | Parameter |
| Anzeige Farbe | RGB 65K Farbe |
| SKU | MSP2202 |
| Bildschirmgröße | 2.2 ((Zoll) |
| Typ | TFT |
| Treiber-IC | ILI9341 |
| Entschließung | 320*240 (Pixel) |
| Modul-Schnittstelle | 4-drahtige SPI-Schnittstelle |
| Aktivbereich (AA-Bereich) | 33.84x45.12 ((mm) |
| Größe des Moduls | 40.10x67.20 ((mm) |
| Betriebstemperatur | -20°C bis 60°C |
| Speichertemperatur | -30°C bis 70°C |
| Leistungsspannung VCC | 3.3V bis 5V |
| Logische IO-Portspannung | 3.3V (TTL) |
| Stromverbrauch | TBD |
| Rohgewicht ((Verpackung enthält) | 22 (g) |

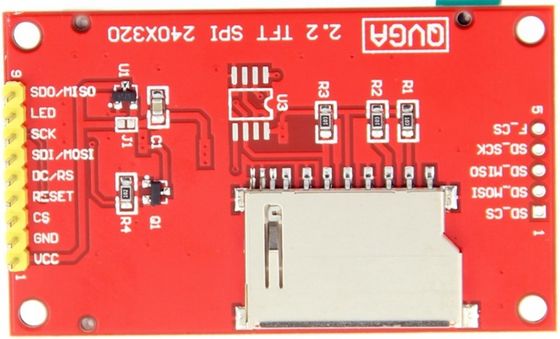

| Zahl | Pinnetikett | Beschreibung |
| 1 | VCC | Leistungsaufnahme 5V/3,3V |
| 2 | GND | Boden |
| 3 | CS | LCD-Chip-Selektionssignal, niedriges Niveau aktiviert |
| 4 | Zurücksetzen | Lcd-Wiederherstellungssignal, Niedrigstandswiederherstellung |
| 5 | DC/RS | hohe Ebene: Register, niedrige Ebene: Daten |
| 6 | SDI/MOSI | SPI-Bus-Datensignal schreiben |
| 7 | SCK | SPI-Bus-Uhrsignal |
| 8 | LED-Leuchte | wenn nicht gesteuert, immer leuchtende 3.3V anschließen |
| 9 | SDO/MISO | SPI Bus Datensignal lesen, wenn Sie nicht auf die Lesefunktion müssen, können Sie es nicht verbinden |
