Produktdetails:
|
| Name: | Anzeige mit Streckbar | Entschließung: | 320x960 |
|---|---|---|---|
| Umrissdimension: | 41.57*118.8*2,5 mm | Aktivbereich: | 360,768 x 110,304 mm |
| Schnittstelle: | 3SPI+16Bits RGB | Blickwinkel: | 80/80/80/80 |
| Helle: | 300 Cd/m2 | Sichtrichtung: | Alle/IPS |
| Betriebstemperaturen: | -20 bis 70 Grad | Lagertemperaturen: | -30 bis 80 Grad |
| Hervorheben: | 320x960 Streckbar-Anzeige,Stretchbar-Display mit 40 Pins,IPS-Bildschirm 4 |
||

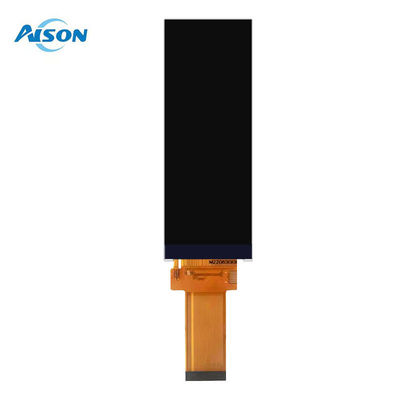

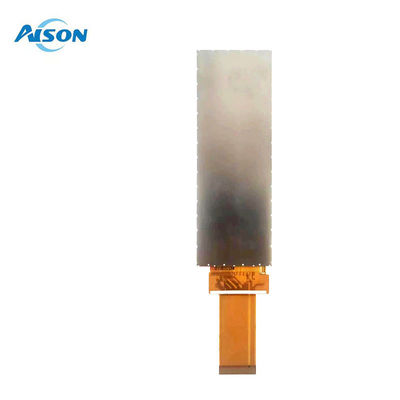

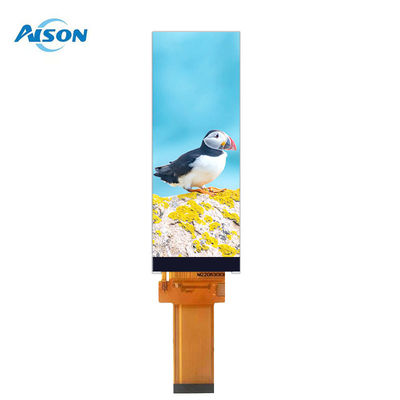

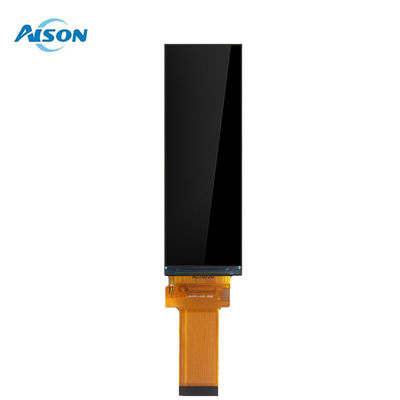

4.6 Zoll 320x960 RGB-Schnittstellenleiste Typ TFT-LCD-Modul
Allgemeine Beschreibung
Hauptmerkmale:
- Bildschirmgrößen: Mit einer Bildschirmgröße von 4,58 Zoll bietet unser BAR LCD-Display ein kompaktes, aber eindrucksvolles Seherlebnis.
- Auflösung: Mit einer Auflösung von 320 (horizontal) * 960 (vertikal)Z046HD01sichert klare und scharfe Bilder.
- Schnittstelle: Dieses Modul ist mit einer 3SPI+16-Bits-RGB-Schnittstelle und einem Steckverbinder ausgestattet und gewährleistet eine nahtlose Integration und Datenübertragung.
- Farbtiefe: Genießen Sie ein lebendiges Display mit 16,7M Farbtiefe, das Ihren Inhalt mit reichen Farbtönen zum Leben erweckt.
- Technologie: Wir verwenden die A-Si-Technologie, unsere Pixelhöhe beträgt 114,9 x 114,9 Mikrometer, was eine hochauflösende Anzeige gewährleistet.
- Pixelkonfiguration: Die RGB-Vertikalstreifenkonfiguration verbessert die Farbgenauigkeit und Gleichmäßigkeit.
- Anzeigemodus: Der Anzeigemodus Normal Schwarz bietet unter verschiedenen Lichtverhältnissen einen hervorragenden Kontrast und eine hervorragende Sichtbarkeit.
- Mechanische Konstruktion: Die LCM haben Abmessungen von 41,57*118,8*2,5 mm mit einer aktiven Fläche von 36,768 x 110,304 mm und sind für Raumeffizienz konzipiert.
- LED-Hintergrundbeleuchtung: Dieses BAR-LCD-Display mit 8 LEDs sorgt für eine gleichbleibende Helligkeit auf dem gesamten Bildschirm.
Elektrische Spezifikationen:
- Leistungsspannung: Betätigt in einem Bereich von 3,0 bis 3,6 Volt mit einer typischen Stromversorgung von 2,8 V.
- Eingangs-/Ausgangsspannungen: sorgfältig geregelt, um einen zuverlässigen Betrieb und Signalintegrität zu gewährleisten.
- Hintergrundbeleuchtung: Mit einem LED-Strom von 40 mA und einer LED-Spannung von 11,2-12,8 V ist die Hintergrundbeleuchtung leistungsstark und effizient.
Optische Leistung:
- Blickwinkel:Z046HD01Sie bietet einen beeindruckenden Blickwinkel von 80 Grad und sorgt so für eine klare Sicht aus allen Richtungen.
- Kontrastverhältnis: Ein hohes Kontrastverhältnis von 1000-1200:1 liefert tiefe Schwarze und helle Weißfarben für ein realistisches Bild.
- Reaktionszeit: Mit einer schnellen Reaktionszeit von 25-35 ms ist dieses BAR LCD Display ideal für dynamische Inhalte.
- Farbspektrum: 50% des NTSC-Farbraums abdecken, erleben Sie eine breite Palette von lebendigen Farben.
- Helligkeit: Eine Helligkeit von 260 bis 300 Nits sorgt dafür, daß das Display auch in hellen Umgebungen sichtbar ist.
Zuverlässigkeit und Langlebigkeit:
Unser BAR-LCD-Display unterliegt strengen Umwelt- und Zuverlässigkeitsprüfungen, einschließlich Hoch- und Niedertemperaturbetrieb, thermischer Schläge und elektrostatischer Entladungstests,Gewährleistung langfristiger Leistung.
Mechanische Zeichnungen und Verpackung:
Detaillierte mechanische Zeichnungen werden für eine präzise Installation bereitgestellt, und unsere Verpackungsmethoden sind so konzipiert, dass das Modul während des Transports geschützt wird.
Vorsichtsmaßnahmen für die Anwendung:
- Handhabung mit Vorsicht, um mechanische Schläge und Schäden zu vermeiden.
- In einem Zustand aufbewahren, der direkte Sonnenlicht und schädliche Gase vermeidet.
- Sicherstellung einer ordnungsgemäßen Erdung, um statische Beschädigungen während der Handhabung und Montage zu vermeiden.
Allgemeine Daten
| Modellbezeichnung | 4.6 Zoll LCD-Bildschirm |
| Entschließung | 320x960 |
| Modellgröße (W*H*T) mm | 41.57*118.8*2,5 mm |
| Anzeigefläche (W*H) mm | 360,768 x 110,304 mm |
| Schnittstelle | 3SPI+18 Bit RGB |
| Anzeigemodus | Normalerweise schwarz, übertragbar |
| Beobachtung | IPS |
| Helle | 300 cd/m2 |
| Nummer des Pins | 40 Pins |
|
Kontrastverhältnis
|
1200:1 |
| Betriebstemperaturen | -20 bis 70 Grad |
| Lagertemperaturen | -30 bis 80 Grad |
Zeichnung
Einzelheiten zum Produkt
TFT-Anwendungen:
Das Modul arbeitet bei Temperaturen von -20°C bis +70°C und kann bei Temperaturen von -30°C bis +80°C gelagert werden.Der TFT-Markt für den Strichtyp wächst entsprechendUnd unsere TFT-Lösung kann in vielen Anwendungen wie Industrie, Automobil, Medizin, Haushaltsgeräte und Seefahrt perfekt eingesetzt werden.Dieses TFT-Modul ist ideal für elektronische Türschlösser geeignet., Massage-Stuhl-Steuerungen und andere Geräte, für die ein gestreckter Bildschirm erforderlich ist.
