Produktdetails:
|
| Artikel 1: | 3.5 Zoll SPI Resistiver Touchscreen | Auflösung des Bildschirms: | 480 x 320 |
|---|---|---|---|
| PCB-Größe: | 56.34x98 mm | Beschriftungsbereich LCD: | 48.96x73,44 mm |
| LCD-Schnittstelle: | SPI 4-Linien | Blickwinkel: | Der Begriff "Selbständige" ist in Anhang I zu verstehen. |
| Anzeigetypen: | TFT, normalerweise weiß | Betriebstemperaturen: | -20 bis 70 Grad |

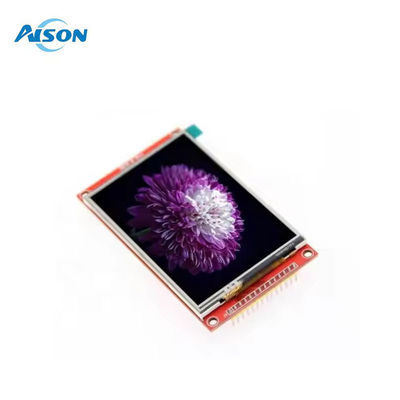

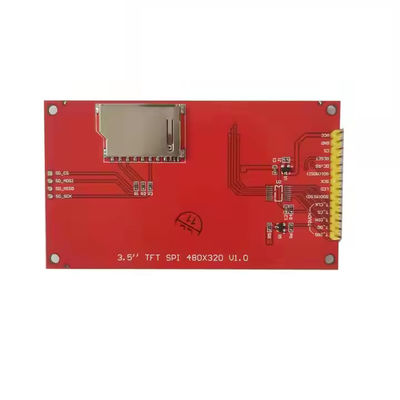

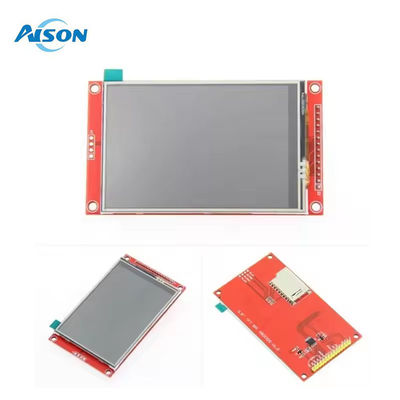

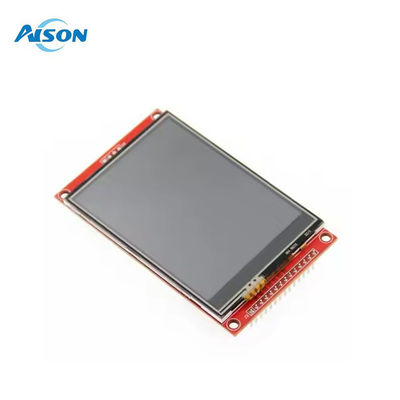

3.5 Zoll 480x320 SPI TFT-Display ILI9488 Treiber 4 Draht SPI Resistives Touchscreen Modul
Die Optionen:
2.2 Zoll SPI-LCD-Modul ohne Berührung2.2-Zoll-SPI-Modul-Display mit RTP
2.4 Zoll SPI-LCD-Modul ohne Berührung2.4 Zoll SPI Modul Anzeige mit RTP
2.8 Zoll SPI LCD-Modul ohne Berührung;2.8 Zoll SPI Modul Anzeige mit RTP
3.2 Zoll SPI-LCD-Modul ohne Berührung3.2-Zoll-SPI-Modul-Display mit RTP
3.5 Zoll SPI LCD-Modul ohne Berührung;3.5 Zoll SPI Modul Anzeige mit RTP
4.0 Zoll SPI-LCD-Modul ohne Berührung;4.0 Zoll SPI Modul Anzeige mit RTP
Merkmal
• 3,5-Zoll-Farbbildschirm, unterstützt 65K-Farbbildschirm, zeigt reichhaltige Farben, 480X320 Auflösung
• Mit dem SPI-Serielbus sind nur wenige IOs erforderlich, um das Display zu beleuchten
• Einfache Erweiterung des Experiments mit einem SD-Kartenslot
• Bieten Sie ein umfangreiches Musterprogramm
• Prozessstandards militärischer Qualität, langfristige stabile Arbeit
• Bereitstellung von technischer Unterstützung für die Fahrer
| Name | Parameter |
| Anzeige Farbe | RGB 65K Farbe |
| SKU | haben einen Touchscreen: MSP3520 |
| ohne Touchscreen: MSP3521 | |
| Bildschirmgröße | 3.5 ((inches) |
| Typ | TFT |
| Treiber-IC | ILI9488 |
| Entschließung | 480*320 (Pixel) |
| Modul-Schnittstelle | 4-drahtige SPI-Schnittstelle |
| Aktivbereich (AA-Bereich) | 48.96x73.44 mm) |
| Größe des Moduls | 56.34x98mm |
| Betriebstemperatur | -20°C bis 70°C |
| Speichertemperatur | -30°C bis 80°C |
| Leistungsspannung VCC | 3.3V bis 5V |
| Logische IO-Portspannung | 3.3V (TTL) |
| Stromverbrauch | Ungefähr 90mA |
3.5 Zoll SPI TFT-DisplayDefinition der Schnittstelle
| Zahl | Pinnetikett | Beschreibung |
| 1 | VCC | Leistungsaufnahme 5V/3,3V |
| 2 | GND | Boden |
| 3 | CS | LCD-Chip-Selektionssignal, niedriges Niveau aktiviert |
| 4 | Zurücksetzen | Lcd-Wiederherstellungssignal, Niedrigstandswiederherstellung |
| 5 | DC/RS | hohe Ebene: Register, niedrige Ebene: Daten |
| 6 | SDI (MOSI) | SPI-Bus-Datensignal schreiben |
| 7 | SCK | SPI-Bus-Uhrsignal |
| 8 | LED-Leuchte | wenn nicht gesteuert, immer leuchtende 3.3V anschließen |
| 9 | SDO ((MISO) | SPI Bus Datensignal lesen, wenn Sie nicht auf die Lesefunktion müssen, können Sie es nicht verbinden |
| (Die folgende ist die Touchscreen Signal-Leitung Verdrahtung, wenn Sie nicht brauchen, um die Funktion zu berühren oder das Modul selbst hat keine Touch-Funktion, können Sie sie nicht verbinden) | ||
| 10 | T_CLK | Berühren Sie das SPI-Bus-Uhrsignal |
| 11 | T_CS | Touchscreen-Chip-Selektionssignal, niedriges Niveau aktivieren |
| 12 | T_DIN | Berührungsprozess SPI Bus Eingang |
| 13 | T_DO | Berührungsprozess SPI Bus Ausgang |
| 14 | T_IRQ | Touch-Bildschirm Unterbrechungssignal, niedriges Niveau, wenn Berührung erkannt wird |
