Produktdetails:
|
| Anzeigenname: | 3.5 Zoll SPI TFT-LCD-Modul | Entschließung: | 480 x 320 |
|---|---|---|---|
| Modul PWB-Größe: | 56.34x98 mm | Aktivbereich: | 48.96x73,44 mm |
| Schnittstelle: | SPI 4-Linien | Blickwinkel: | Der Begriff "Selbständige" ist in Anhang I zu verstehen. |
| Anzeigemodus: | TFT, normalerweise weiß | Treiber-IC: | ILI9488 |
| Berührungspaneel: | Ohne Captouch |

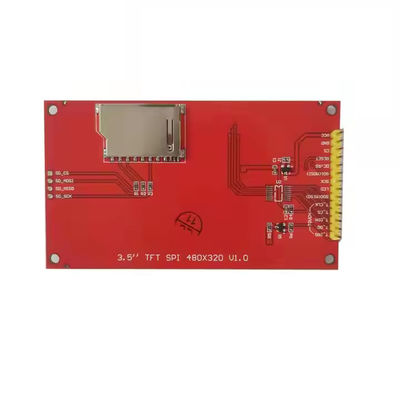

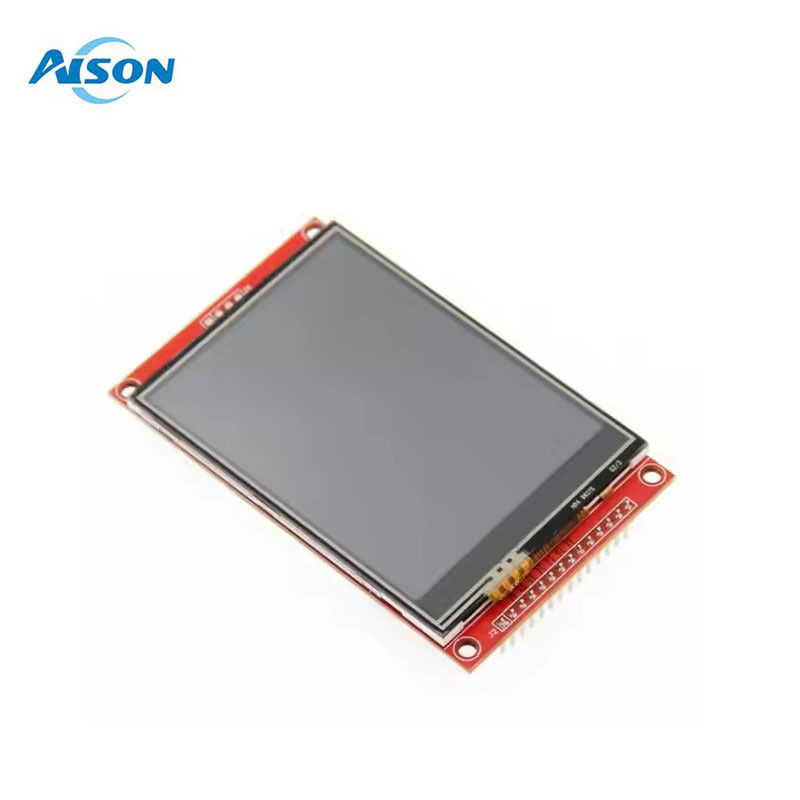

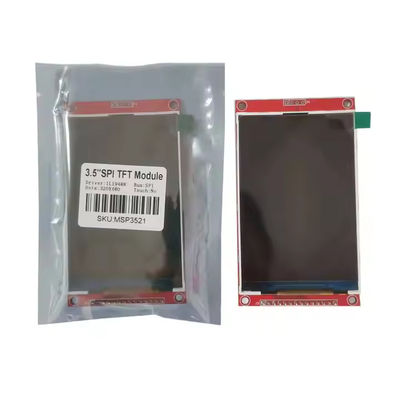

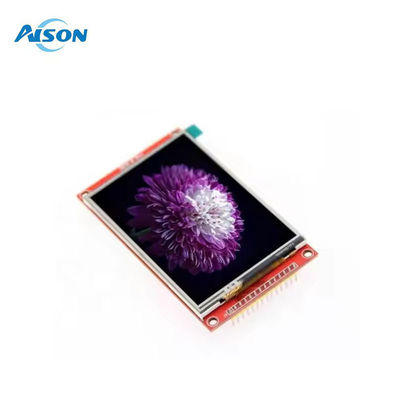

3.5 Zoll SPI TFT-LCD-Modul mit ILI9488 480x320 Auflösung
Die Optionen:
2.2 Zoll SPI-LCD-Modul ohne Berührung2.2-Zoll-SPI-Modul-Display mit RTP
2.4 Zoll SPI-LCD-Modul ohne Berührung2.4 Zoll SPI Modul Anzeige mit RTP
2.8 Zoll SPI LCD-Modul ohne Berührung;2.8 Zoll SPI Modul Anzeige mit RTP
3.2 Zoll SPI-LCD-Modul ohne Berührung3.2-Zoll-SPI-Modul-Display mit RTP
3.5 Zoll SPI LCD-Modul ohne Berührung;3.5 Zoll SPI Modul Anzeige mit RTP
4.0 Zoll SPI-LCD-Modul ohne Berührung;4.0 Zoll SPI Modul Anzeige mit RTP
3.5-Zoll-TFT-LCD mit SPI-Schnittstelle Spezifikationen:
◦ Anzeigefarbe: RGB 65K Farbe
◦ Bildschirmgröße: 3,5 Zoll
◦ Typ: TFT
◦ Fahrer-IC: ILI9488
◦ Auflösung: 480*320 (Pixel)
◦ Modulschnittstelle: 4-drahtige SPI-Schnittstelle
◦ Aktive Fläche (AA-Fläche): 48,96x73,44 mm
◦ Modul-PCB Größe: 56,34x98 mm
◦ Betriebstemperatur: -20°C bis 60°C
◦ Lagertemperatur: -30°C bis 70°C
◦ VCC-Stromspannung: 3,3 V bis 5 V
◦ Spannung am Logic IO-Anschluss: 3.3V (TTL)
◦ Stromverbrauch: TBD
3.5Definition der Schnittstelle für SPI-TFT-Module
| Zahl | Pinnetikett | Beschreibung |
| 1 | VCC | Leistungsaufnahme 5V/3,3V |
| 2 | GND | Boden |
| 3 | CS | LCD-Chip-Selektionssignal, niedriges Niveau aktiviert |
| 4 | Zurücksetzen | Lcd-Wiederherstellungssignal, Niedrigstandswiederherstellung |
| 5 | DC/RS | hohe Ebene: Register, niedrige Ebene: Daten |
| 6 | SDI (MOSI) | SPI-Bus-Datensignal schreiben |
| 7 | SCK | SPI-Bus-Uhrsignal |
| 8 | LED-Leuchte | wenn nicht gesteuert, immer leuchtende 3.3V anschließen |
| 9 | SDO ((MISO) | SPI Bus Datensignal lesen, wenn Sie nicht auf die Lesefunktion müssen, können Sie es nicht verbinden |
| (Die folgende ist die Touchscreen Signal-Leitung Verdrahtung, wenn Sie nicht brauchen, um die Funktion zu berühren oder das Modul selbst hat keine Touch-Funktion, können Sie sie nicht verbinden) | ||
| 10 | T_CLK | Berühren Sie das SPI-Bus-Uhrsignal |
| 11 | T_CS | Touchscreen-Chip-Selektionssignal, niedriges Niveau aktivieren |
| 12 | T_DIN | Berührungsprozess SPI Bus Eingang |
| 13 | T_DO | Berührungsprozess SPI Bus Ausgang |
| 14 | T_IRQ | Touch-Bildschirm Unterbrechungssignal, niedriges Niveau, wenn Berührung erkannt wird |
