Produktdetails:
|
| Modell: | 2.8 Zoll SPI TFT MSP2806 | Entschließung: | 240x320 |
|---|---|---|---|
| Modul PWB-Größe: | 50.0x86.0 ((mm) | Beschriftungsbereich LCD: | 43.2x57.6mm) |
| LCD-Schnittstelle: | SPI 4-Linien | Anzeigemodus: | Normalerweise weiß |
| Fahrerprüfer: | ILI9341 | Berührungspaneel: | Ohne Note |

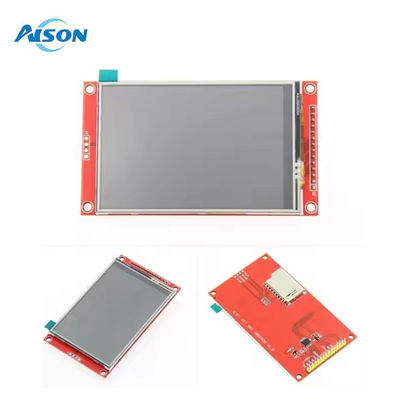

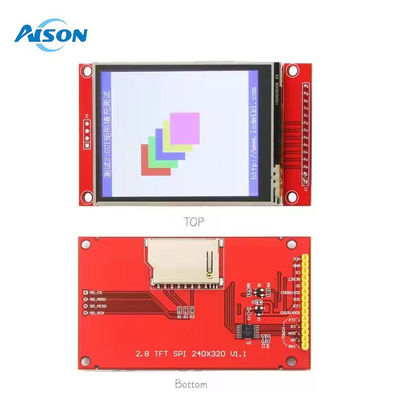

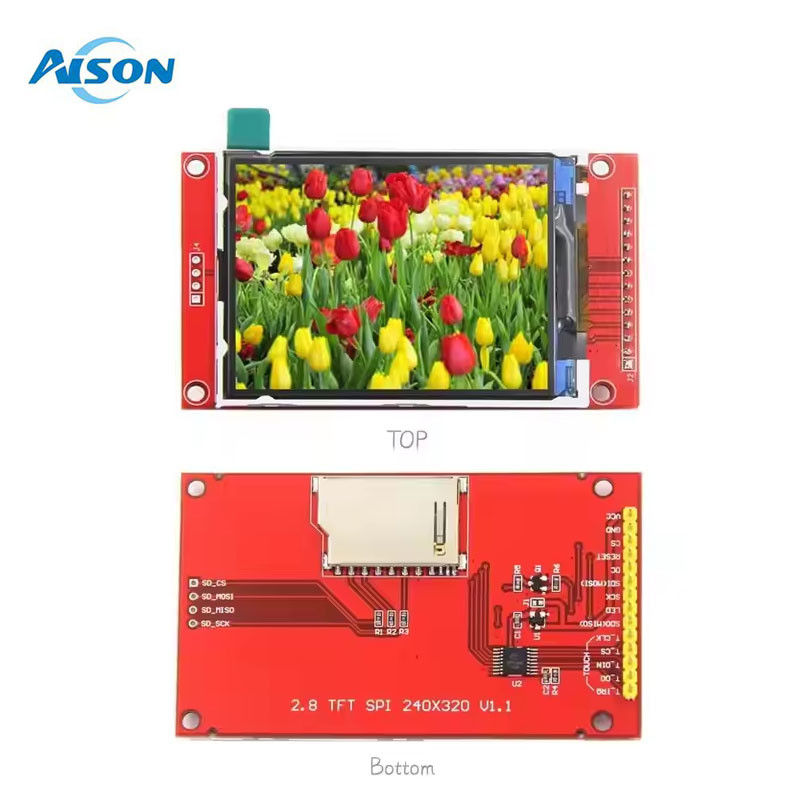

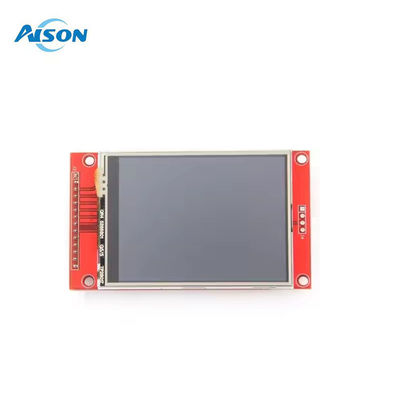

2.8 Zoll SPI TFT-LCD-Modul 240*320 ILI9341 mit Leiterplatte
Die Optionen:
2.2 Zoll SPI-LCD-Modul ohne Berührung2.2-Zoll-SPI-Modul-Display mit RTP
2.4 Zoll SPI-LCD-Modul ohne Berührung2.4 Zoll SPI Modul Anzeige mit RTP
2.8 Zoll SPI LCD-Modul ohne Berührung;2.8 Zoll SPI Modul Anzeige mit RTP
3.2 Zoll SPI-LCD-Modul ohne Berührung3.2-Zoll-SPI-Modul-Display mit RTP
3.5 Zoll SPI LCD-Modul ohne Berührung;3.5 Zoll SPI Modul Anzeige mit RTP
4.0 Zoll SPI-LCD-Modul ohne Berührung;4.0 Zoll SPI Modul Anzeige mit RTP
| Name | Parameter |
| Anzeige Farbe | RGB 65K Farbe |
| SKU | mit Touchscreen ausgestattet: MSP2807 |
| keine Touchscreen haben: MSP2806 | |
| Bildschirmgröße | 2.8 ((inches) |
| Typ | TFT |
| Treiber-IC | ILI9341 |
| Entschließung | 320*240 (Pixel) |
| Modul-Schnittstelle | 4-drahtige SPI-Schnittstelle |
| Aktivbereich (AA-Bereich) | 43.2x57.6mm) |
| Größe des Moduls | 50.0x86.0 ((mm) |
| Betriebstemperatur | -20°C bis 60°C |
| Speichertemperatur | -30°C bis 70°C |
| Leistungsspannung VCC | 3.3V bis 5V |
| Logische IO-Portspannung | 3.3V (TTL) |
| Stromverbrauch | TBD |
| Rohgewicht ((Verpackung enthält) | Keine Berührung: 34 g / mit Berührung: 43 g |
Definition der Schnittstelle
| Zahl | Pinnetikett | Beschreibung |
| 1 | VCC | Leistungsaufnahme 5V/3,3V |
| 2 | GND | Boden |
| 3 | CS | LCD-Chip-Selektionssignal, niedriges Niveau aktiviert |
| 4 | Zurücksetzen | Lcd-Wiederherstellungssignal, Niedrigstandswiederherstellung |
| 5 | DC/RS | LCD-Register/Datenwahlsignal
hohe Ebene: Register, niedrige Ebene: Daten |
| 6 | SDI (MOSI) | SPI-Bus-Datensignal schreiben |
| 7 | SCK | SPI-Bus-Uhrsignal |
| 8 | LED-Leuchte | Hintergrundbeleuchtung, hohe Beleuchtung,
wenn nicht gesteuert, immer leuchtende 3.3V anschließen |
| 9 | SDO ((MISO) | SPI Bus Datensignal lesen, wenn Sie nicht auf die Lesefunktion müssen, können Sie es nicht verbinden |
| (Die folgende ist die Touchscreen Signal-Leitung Verdrahtung, wenn Sie nicht brauchen, um die Funktion zu berühren oder das Modul selbst hat keine Touch-Funktion, können Sie sie nicht verbinden) | ||
| 10 | T_CLK | Berühren Sie das SPI-Bus-Uhrsignal |
| 11 | T_CS | Touchscreen-Chip-Selektionssignal, niedriges Niveau aktivieren |
| 12 | T_DIN | Berührungsprozess SPI Bus Eingang |
| 13 | T_DO | Berührungsprozess SPI Bus Ausgang |
| 14 | T_IRQ | Berührungsprozess SPI Bus Ausgang |
